产品工作原理和用途：

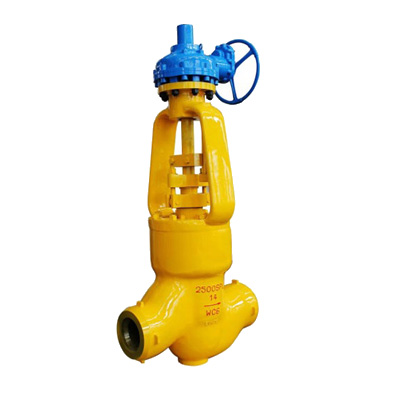

J61Y-150LB美标电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
产品结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
3.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
4.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
产品性能参数：
产 品 型 号 | 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | |||
壳体强度 | 密封 | P54 | P55 | P57 | ||||
J61H/Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸气油品 |
J61H/Y-200 | 20 | 30 | 22 | / | / | / | ||
J61H/Y-250 | 25 | 38 | 28 | / | / | / | ||
J61H/Y-320 | 32 | 48 | 36 | / | / | / | ||
J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸气 |
J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
产品主要零件材料：
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
J61H型 | 25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢 | 柔 | 铝 | 可 | 优质碳钢铬钼钢 |
J61Y型 | 25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 25 | 硬质合金 | ||||
J61Y-P54型J961Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P55型J961Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P57型J961Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 |
产品主要尺寸：
公称通径DN | 主要外形尺寸和连接尺寸(mm) | 重量(kg) | |||||||
L | D1 | D2 | D3 | α | H | Do | |||
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V | |||||||||
10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 | |
15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 | |
20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 | |
25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 | |
32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 | |
40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 | |
50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 | |
50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 | |
65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 | |
80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 | |
100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 | |
注：DN50为两种结构 | |||||||||
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V | |||||||||
10 | 120 | 120 | 12 | 28 | / | 37.5 | 189 | 140 | 3 |
15 | 150 | 150 | 17 | 40 | / | 37.5 | 250 | 200 | 9 |
20 | 135 170 | 135 170 | 22 | 46 | / | 37.5 | 252 | 200 | 11 |
25 | 135 170 | 135 170 | 26 | 46 | / | 37.5 | 254 | 240 | 13 |
32 | 170 180 | 170 180 | 31 | 49 | / | 37.5 | 254 | 280 | 17 |
40 | 230 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
50(1) | 250 | 250 | 50 | 90 | / | 32 | 453 | 320 | 68 |
50(2) | 320 350 | 320 350 | 50 | 90 | / | 32 | 455 | 320 | 72 |
65 | 370 260 | 370 260 | 69 | 104 | 110 | 32 | 630 | 400 | 83 |
80 | 400 430 470 | 400 430 470 | 84 | 110 | 140 | 32 | 672 | 450 | 118 |
100 | 455 560 | 455 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |
