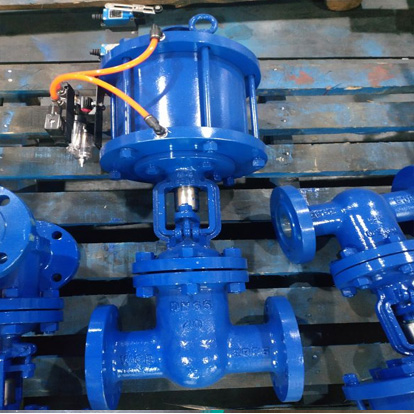

DKZ61Y-150LB真空美标气动闸阀

所属类别：真空阀

产品名称：DKZ61Y-150LB真空美标气动闸阀

产品标签： DKZ64Y-150LB气动真空美标闸阀美标气动真空闸阀

咨询热线：0577-67365322 / 67972088

更新时间：2021-07-29 11:33:58

产品概述

DKZ61Y-150LB真空美标气动闸阀主要结构特点及用途：

1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

DKZ61Y-150LB真空美标气动闸阀主要性能规范：

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

DKZ61Y-150LB真空美标气动闸阀主要零件材料 Material for Main Parts

零件名称
Part name

阀体、阀盖 Body Bonnet

阀杆
Valve Stem

阀瓣 Disc

密封面
Sealing face

阀杆螺母
Yokenut

填料
Packing

紧固件
Fasteher

NKJ61H-C型

25或WCB

铬不锈钢
Crstain
mless
teel

铬不锈钢
Crstain
mless
steel

H：合金钢
H：alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel

NKJ61Y-l型

铬钼钢
Cr.Mo steel

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

Y：硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel

DKZ61Y-150LB真空美标气动闸阀主要尺寸及重量 Main dimensions and weight

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connectingd mensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30’	200
40		200	320	55	40	-	-	37o30’	240
50		230	365	64	48	-	-	37o30’	320
65		290	41O	82	66	-	-	37o30’	300
80		31O	430	95	78	-	-	37o30’	300
100		350	470	117	1OO	-	-	37o30’	350
125		400	500	143	126	-	-	37o30’	350
150		480	533	167	150	-	-	37o30’	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30’	200
40		200	320	55	39	-	-	37o30’	240
50		230	365	64	48	-	-	37o30’	320
65		290	41O	82	65	-	-	37o30’	320
80		31O	430	95	76	-	-	37o30’	360
100		350	470	117	98	-	-	37o30’	400
125		480	500	143	123	-	-	37o30’	400
150		480	533	167	148	-	-	37o30’	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30’	200
40		200	320	55	38	-	-	37o30’	240
50		230	355	64	48	-	-	37o30’	320
65		290	41O	82	63	-	-	37o30’	320
80		31O	430	95	74	-	-	37o30’	360
1OO		350	470	117	97	-	-	37o30’	400
125		400	500	143	123	-	-	37o30’	400
150		480	533	167	148	-	-	37o30’	500
