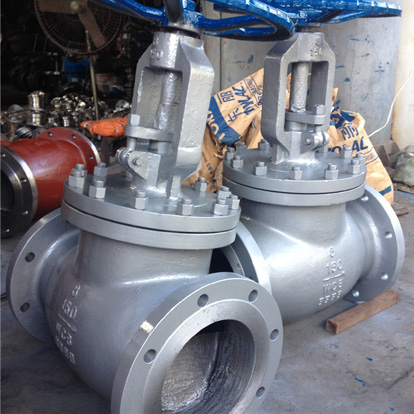

NKJ41Y-150LB真空美标截止阀主要有API和ASME标准，ASTM，ASTM是材料标准，不是阀门本身的标准；按美国标准设计，制造，生产、检测的截止阀叫做美标截止阀。美标截止阀是一种比较新型的闸阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。
美标截止阀主要用于气体、液体介质管路上作启闭器，接通或截断介质流，不适用于调节介质流量;具有流阻小，启闭较省力等优点，美标截止阀适用范围化工、石油、冶金、造纸、制药等行业。
NKJ41Y-150LB真空美标截止阀基本参数
阀体材质：CF8、CF8M 、CF3、CF3M、WCB特殊钢等
公称通径：DN25-DN250 / 1”-10”
公称压力： PN1.6-64MPa /150LB-600LB/10K-20K
适用温度：-190～225℃
传动方式：手动，蜗轮
法兰标准：JIS B2220/AINSI B16.5/GB/T9113
结构长度：JIS B2002/AINSI B16.10/GB/T 12221
DKJ64Y-150LB美标真空法兰截止阀产品特点
1、产品结构合理、密封可靠 ；
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长 ；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 ；
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要；
5、阀芯可根据需要做承切断型和调节型。
| 设计与制造 Design and Manufacture | 结构长度 Face to face/ End to end | 法兰尺寸 Flange Dimension | 对焊连接尺寸Butt welding dimension | 压力-温度 Pressure Temperature Lating | 试验-检验Inspection and Test |
| ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
NKJ41Y-150LB真空美标截止阀压力试验
| 公称压力PN(Lb) NominalPressure | 强度试验 Shell Test | 气密封试验 Air Seal Test | 气密封试验 Air Seal Test | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
300 | 7.7 | 1110 | 5.7 | 815 | ||
600 | 15.3 | 2220 | 11.3 | 1630 | ||
900 | 23.0 | 3330 | 17.0 | 2445 | ||
1500 | 38.4 | 5560 | 28.2 | 4080 | ||
2500 | 64.0 | 9255 | 47.0 | 6790 | ||
NKJ41Y-150LB真空美标截止阀主要零件材料及性能
| 体、盖 | 阀杆 | 密封面 | 垫片（环） | 填料 | 工作温度 | 适用介质 |
| WCB | 2Cr13 | 13Cr | 增强柔性石墨 | 柔性石墨 | ≤425 | 水 |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 | 硝酸 | |||
